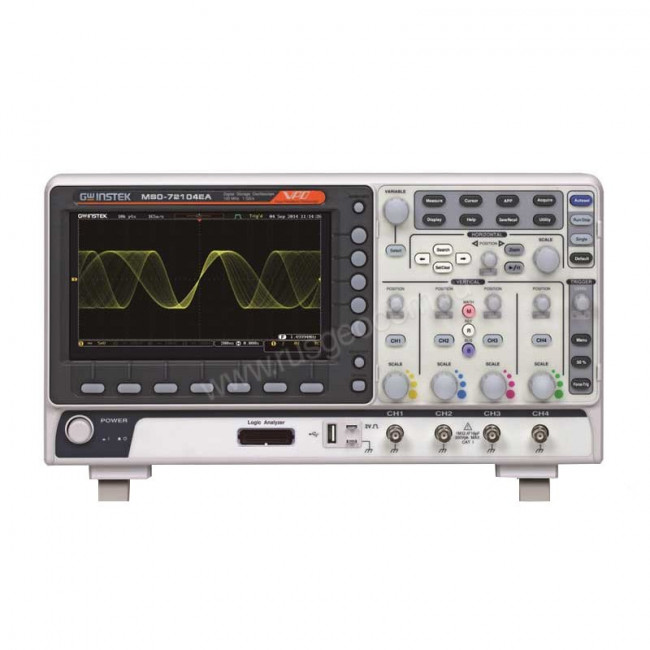

Осциллограф GW Instek MSO-72204EA

(0) Оставить отзыв
ПроизводительGW Instek
ХарактеристикаПолоса пропускания: 200 МГц Количество каналов: 4 Частота выборки: до 1 Гвыб/с

Описание

Осциллограф GW Instek MSO-72204EA - 4-канальный прибор с пропускной способностью до 200 МГц. Как и все в этой серии, устройство отличается наличием режимов поисковой машины и режима сегментированной памяти, а также обладает генератором сигналов произвольной формы с максимальной частотой 25 МГц и 16-канальным логическим анализатором.

Кратко о технических свойствах

  • Диапазон частоты дискретизации от 0 до 200 МГц.
  • Полностью русифицированное меню существенно упрощает обращение с осциллографом и сокращает время на освоение функций.
  • Сохранение в памяти до 24 осциллограмм.
  • Изолированный USB-разъем для соединения с ПК.
  • TFT-дисплей диагональю 20 см.

Режим “поисковой машины”

Функционирование в этом режиме позволяет GW Instek MSO-72204EA идентифицировать редкие события и помехи в сигнале по заданным пользователем условиям, например, по фронт, срез и длительность сигнала. Все события отображаются в верхней части дисплея в виде белых треугольников. Для переключения между событиями можно использовать регуляторные кнопки на фронтальной части корпуса. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию цифрового осциллографа.

Режим сегментированной памяти

Данная функция делит осциллограмму на устанавливаемое пользователем число сегментов. Этот режим позволяет сократить расстояние между синхроимпульсами, а при обнаружении редкого события - отобразить на экране именного его без лишней информации. Также этот режим позволяет прибору проводить автоматические измерения и статистику по каждому сегменту. При этом все результаты можно отобразить в виде таблиц или гистограмм на дисплее осциллографа GW Instek MSO-72204EA и экспортировать на внешнюю карту памяти для дальнейшей обработки.

Комфортное использование и дистанционное управление

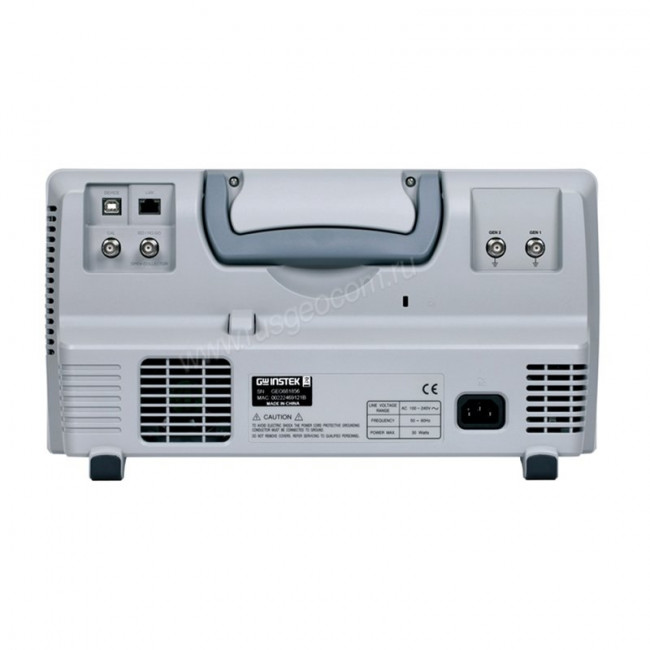

Прибор оборудован двумя разъемами: USB и RS-232, благодаря которым вы сможете подсоединить прибор к внешнему оборудованию, например, к ПК для удаленного использования и сохранения данных. Кроме этого, вы можете дополнительно подключить интерфейсы LAN, GPIB и VGA для связи с внешним монитором и использовать прибор в качестве наглядного пособия в образовательных учреждениях. Для оперативной печати результатов измерения устройство поддерживает взаимодействие с принтером PictBrige.

Тип осциллографа Цифровой
Число каналов 4
Полоса пропускания 200 МГц
Максимальная частота дискретизации 1 ГГц
Максимальный объем памяти 10 МБ
АЦП (бит) 8
Сопротивление входа 1 МОм
Логические каналы 16
Особенности Технология VPO
Интерфейс USB, LAN
Дисплей TFT, диагональ 20 см, разрешение 800х480

Характеристики

ПроизводительGW Instek
ХарактеристикаПолоса пропускания: 200 МГц Количество каналов: 4 Частота выборки: до 1 Гвыб/с
